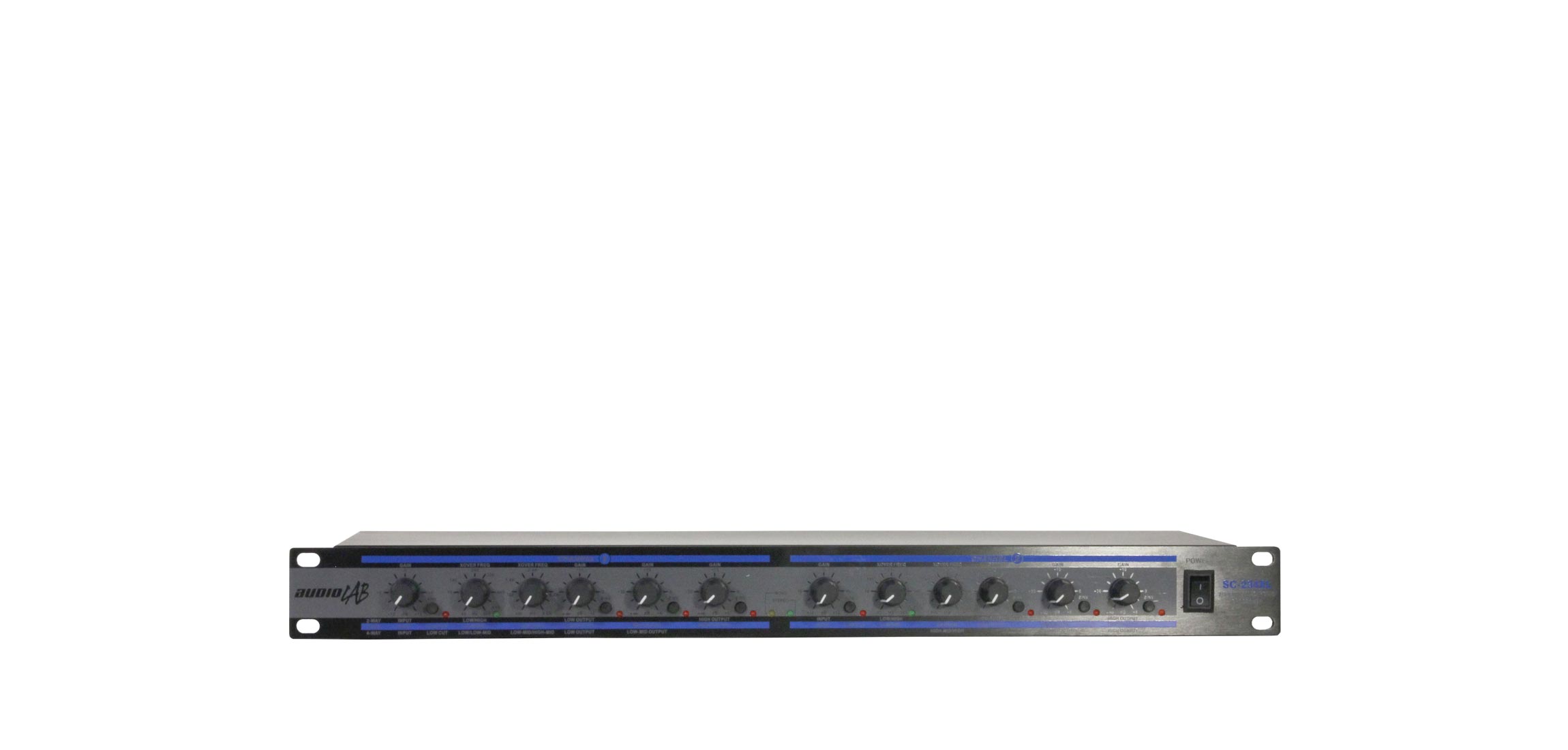

Crossover Mono/Stereo crossover – 2 & 3/4-vias

SC-234XL es un crossover profesional de 2 vías estéreo y 3/4 vías mono. La unidad está equipada con conectores balanceados XLR-3 y está diseñada para soportar las situaciones más exigentes del touring. SC-234XL tiene una salida de baja frecuencia sumada (subwoofer) y tiene un interruptor de rango x10 en ambos canales, para multiplicar la frecuencia deseada por diez. Control de nivel individual, inversión de fase en todas las salidas, filtro de low cut y filtros Linkwitz-Riley de 24 dB por octava completan las características más salientes de este equipo ideal para cualquier rack profesional.

Ficha Técnica

Entradas

Conectores: XLR-3
Tipo: balanceado/ no balanceado electrónicamente , filtro RF
Impedancia: 50 kOhm (Balanceado) & 25 kOhm (no balanceado)
Máximo nivel de entradas: >+22dBu, balanceado o no balanceado
CMRR: >40dB, típicamente >55dB a 1KHz
Salidas

Conectores: XLR-3
Tipo: balanceado / no balanceado electrónicamente, filtro RF
Impedancia: 200 ohms (balanceado) & 100 ohms (no balanceado)
Nivel máximo de salida: >+21dBu, balanceado / no balanceado a 2 kOhm o más
Desempeño del sistema

Ancho de banda 20Hz a 20KHz, +0/-0,5dB
Respuesta de frecuencia: <3Hz a >90KHz, +0/-3dB
Relación señal-a-ruido: Ref +4dbu, 22KHz ancho de banda de medida
Modo estéreo: Bajos: >94dB, Medios: >93dB, Agudos: >90dB
Modo mono: Bajos: >94dB, Bajos-medios: >94dB, Medios-agudos: >92dB, Agudos: >88dB
Rango dinámico: >106dB, no ponderado, cualquier salida
THD+Ruido: <0,04% a +4dBu, 1KHz
Crosstalk entre canales: <-80dB, 20Hz a 20KHz
Frecuencias de corte

Modo mono
Bajos/Medios: 45Hz-960Hz o 450Hz-9.6KHz (x10)
Medios-agudos/Agudos: 450Hz-9.6KHz
Bajos-medios/Medios-agudos: 450Hz-9.6KHz
Modo estéreo
Bajos/Agudos: 45Hz-960Hz o 450Hz-9.6KHz (x10)
Botones de función

Low cut: Activa el filtro pas-altos butterworth de 40Hz, 12db/octava, un botón por canal
Phase invert: Invierte la fase de la salida, un botón por salida
x10: Multiplica la frecuencia de corte por 10, un botón por canal
Mode: Selección el modo estéreo/mono y la operación de 2/3/4 vias.
LF Sum: Selecciona normal (estéreo) o la operación mono con suma de bajas frecuencias
Indicadores

Operación estéreo: LED verde
Operación mono: LED amarillo
Corte de bajos: LED rojo por canal
X10: LED verde por canal
Inversión de fase: LED rojo por salida (3 por canal)
Físico

Dimensiones: 146x482x44,5 mm. / 5,7x19x1,75 pulg.
Peso: 2,5 kg. / 5,5 lbs.
