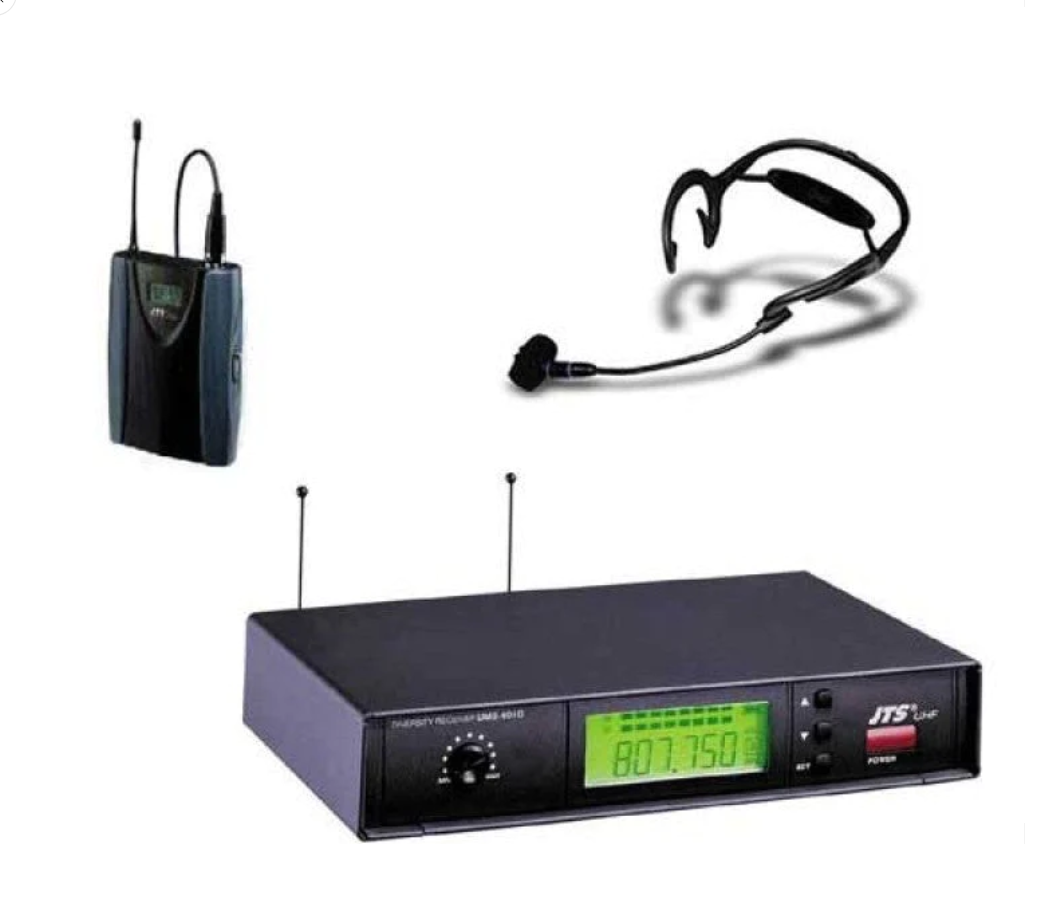

SISTEMA INALÁMBRICO US-901D/PT-950B+CX-504 JTS
Descripción
| US-901D | |
| Preparación de frecuencia | Control sintetizado PLL |
| Rango de frecuencia de la portadora | 502~960 megaciclo |
| Relación señal/ruido | > 105dB |
| THD | <0.6%@1KHz |
| Mostrar | LCD |
| Mostrar contenido | Frecuencia, antena A/B, pantalla de silencio, medidor de nivel de RF/AF, indicador de carga de la batería |
| Control S | Encendido/apagado, frecuencia arriba/abajo,
escaneo de frecuencia, nivel de audio, bloqueo |
| Nivel de salida de audio | -12dB |
| Impedancia de salida AF | 600Ω |
| Aplastar | Silencio de ruido y tono piloto |
| Voltaje de operación | 12-18 V CC, 200 mA |
| Conector de salida | 1 conector XLR balanceado
1 conector telefónico no balanceado de Ø6,3 mm |
| Dimensión (m/m) | 212 mm (ancho)* 40 mm (alto)* 125 mm (profundidad) |
| PT-950B | |
| Preparación de frecuencia | Control sintetizado PLL |
| Rango de frecuencia de la portadora | 502~960 megaciclo |
| Rango de frecuencia 3x | 856,100 – 864,900 MHz (banda F)
606,500 – 629,900 MHz (banda U) 721,500 – 748,375 MHz (banda G) 658,125 – 678,500 MHz (banda D) 487,125 – 506,500 HHz (banda I) 502,00 0 – 694.000 MHz (banda T) |
| Salidas RF | 10 mW |
| Estabilidad | ±10KHz |
| Desviación de frecuencia | ±48KHz |
| Pantalla LCD | Frecuencia, indicador de combustible de la batería |
| Control S | Encendido/apagado, nivel AF,
frecuencia arriba/abajo, modo de bloqueo |
| Emisiones espurias | <-50 dBC |
| Respuesta de frecuencia de audio | 40~18.000 Hz |
| Batería | UM3, AA 1,5 V*2 |
| CX-504 | |
| conector | Mini XLR 4P |
| Respuesta frecuente | 30~18.000 Hz |
| patrón polar | Cardioide |
| Sensibilidad (a 1 KHz) | -68±3dB* (0,4mV)*0dB=1V/μbar |
| Impedancia | 680Ω |
| máx. SPL para 1% THD | 130dB |
| Dimensión (mm) | 285 mm (ancho) * 55 mm (alto) * 111,3 mm (profundidad) |
| Peso neto | 56,3 gramos |
